Nieuwe stuurautomaat op onze Midget 26

We kozen uiteindelijk voor een Simrad TP22.
De Simrad TP10 zou theoretisch nog net volstaan voor een boot van 3,7 ton, maar dan is het beter om voor de Simrad TP22 te gaan. Die volstaat voor boten tot 5 ton.

De installatie-instructies zijn voor zowel de Raymarine TS2000 als de Simrad TP22 dezelfde:
tussen het pinnetje op je helmstok en het busje in de sokkel moet 595mm zijn, haaks op de helmstok gemeten.
Een andere parameter is dat de afstand vanaf de as van het roer tot aan het pinnetje op de helmstok 460mm moet zijn, maar daar kan je op de Midget 26 onmogelijk aan voldoen.
(Meer hierover in een aparte blog: https://mymidget26.blogspot.com/2019/08/mr-gibbs-dan-toch-maar-vervangen.html)

Door middel van een stuk karton en een vouwmeter begon ik een poging te ondernemen het zaakje in te meten en een sokkeltje te ontwerpen.  Geen sinecure, op een boot waar niks recht is :-D
In elk geval is de afstand van de roeras tot aan het pinnetje een 880mm, een stuk meer dan de voorgeschreven 460mm.
Dit betekent volgens mij alvast dat de functie 'Tack' met de stuurautomaat nooit zal werken.

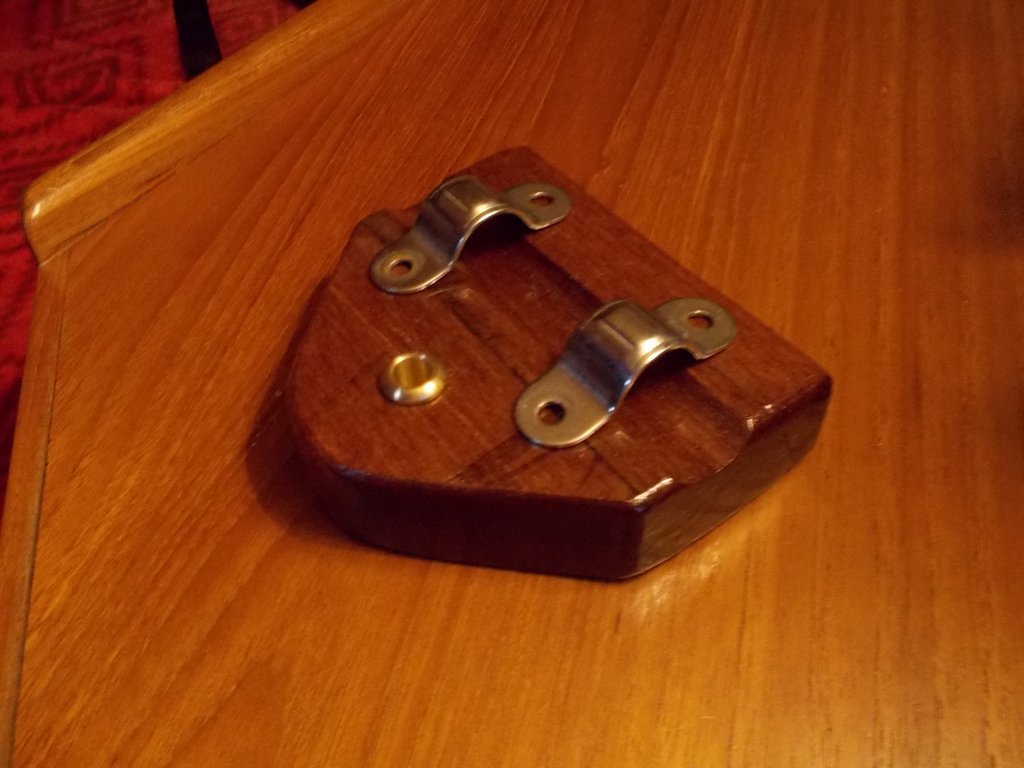

 Na met opmeten maakte ik met een stuk meranti een sokkeltje.  Dit sokkeltje moest ik ietsje concaaf uitvijlen om het busje en het pinnetje op de juiste hoogte te krijgen.








De proefopstelling is nu gebeurd, het pinnetje in de helmstok geplaatst.
Ook is er een oplossing gevonden waar je de stuurautomaat plaatst als hij werkloos is.
De sokkel is weer mee naar huis om af te werken. Volgend weekend gaan we de maiden varen met Mr. Gibbs 3.0  :-)

Twee delen meranti samen kleven met epoxy

Een bezemsteel en een stuk schuurpapier deed de truc

De twee boogjes zijn een recupje van een oude beugel

Proefopstelling

Mr. Gibbs 3.0 in proefopstelling
